Slurry knife valves Model SKGV01 are widely used in mining, power plant, chemical and sewage industries. This type of valve is one of the types of wafer valves and the special design of the body and sleeves allows the valve to be able to bi-directional wear resistant sleeves and a stainless steel sealing disk, as well as the possibility of installing a flushing system, guarantee the long life of this product.
شیرهای چاقویی اسلاری مدل SKGV01 کاربرد بسیار گسترده ای در صنایع معدنی، نیروگاهی، شیمیایی و آب و فاضلاب دارد. این نوع شیر از انواع شیرهای ویفری بوده و طراحی خاص بدنه و غلاف های لاستیکی آب بند کننده این امکان را می دهد که شیر از هر دو طرف امکان آب بندی سیال را داشه باشد. غلاف های لاستیکی ضد سایش و دیسک آببند کنده از جنس استیل A316-L و همچنین امکان نصب سیستم فلاشینگ طول عمر بالای این محصول را گارانتی می کنند.
کاتالوگ و دیتا شیت
دانلود کاتالوگ 1402
روش سفارش
برای ثبت سفارش این محصول ابتدا باید اطلاعات کافی از محل نصب محصول داشته باشید. فرم اطلاعات فنی محصول را از اینجا دانلود کنید و سپس به کمک کارشناسان فنی اقدام به تکمیل این فرم نموده و آن را برای واحد فروش شرکت ارسال نمایید.
فکس : 021-89783957
فکس : 021-89783957

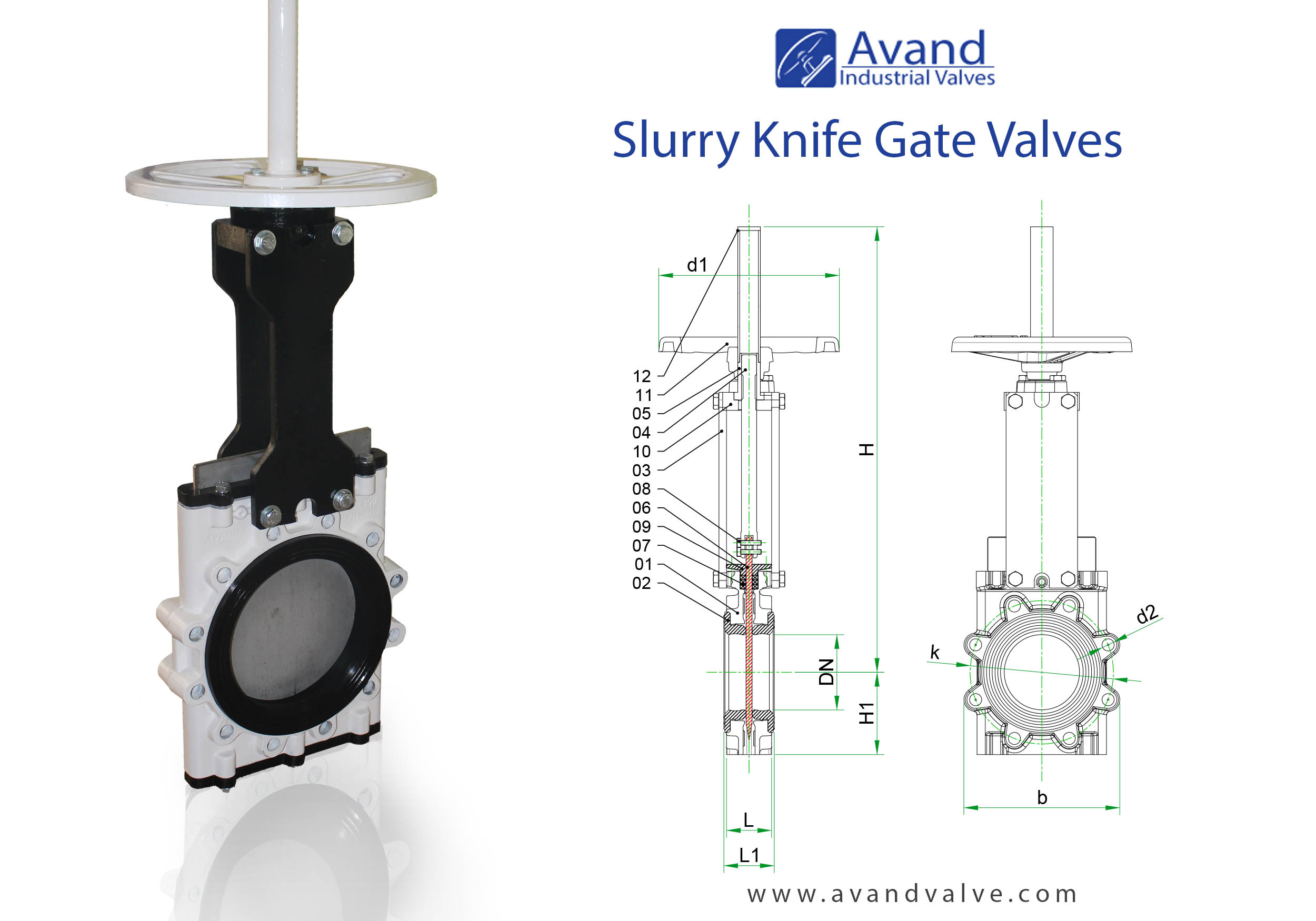

شیر چاقویی اسلاری - نایف اسلاری
مدل : SKGV01
مورد استفاده : قطع و وصل سیالات اسیدی، اسلاری(دوغاب)، لجن، دانه های گرانول، مواد غذایی و ....
• مناسب برای کنترل سیالات اسلاری، کلیه انواع اسیدها، مواد غذایی
فاضلاب های صنعتی و شهری و کلیه سیالات خورنده و ساینده.
• وجه تا وجه طبق استاندارد ASMEB16.10 / EN558
• ابعاد فلنج و سوراخها طبق استاندارد EN1092-2/ASMEB16.5
• تست و بازرسی طبق استانداردISIRI3644/EN 12266-1
• بدنه از جنس چدن داکتیل EN-Js1030
• غلاف لاستیکی NR/EPDM/Neoprene
• دیسک چاقویی ASTM A316-L
• پوشش اپوکسی داخل و خارج طبق استاندارد DIN 30677-T2
در صورت درخواست:
•عملگر هیدرولیک / موتور گیربکس
•غلاف لاستیکی با متریال سفارشی ( مثال : گرید صنایع خوراکی)
•بدنه و درپوش از جنس : آلومینیوم، استنلس استیل و فولاد A216
از سایز 1 تا 36 اینچ
•مطابق با استاندارد MSS-SP-81
مورد استفاده : قطع و وصل سیالات اسیدی، اسلاری(دوغاب)، لجن، دانه های گرانول، مواد غذایی و ....
• مناسب برای کنترل سیالات اسلاری، کلیه انواع اسیدها، مواد غذایی
فاضلاب های صنعتی و شهری و کلیه سیالات خورنده و ساینده.
• وجه تا وجه طبق استاندارد ASMEB16.10 / EN558
• ابعاد فلنج و سوراخها طبق استاندارد EN1092-2/ASMEB16.5
• تست و بازرسی طبق استانداردISIRI3644/EN 12266-1
• بدنه از جنس چدن داکتیل EN-Js1030
• غلاف لاستیکی NR/EPDM/Neoprene
• دیسک چاقویی ASTM A316-L
• پوشش اپوکسی داخل و خارج طبق استاندارد DIN 30677-T2
در صورت درخواست:
•عملگر هیدرولیک / موتور گیربکس
•غلاف لاستیکی با متریال سفارشی ( مثال : گرید صنایع خوراکی)
•بدنه و درپوش از جنس : آلومینیوم، استنلس استیل و فولاد A216
از سایز 1 تا 36 اینچ
•مطابق با استاندارد MSS-SP-81
تست و بازرسی تحت استانداردهای
ISO 5208 / ISIRI3644 / API598 / EN12266
شیر چاقویی مخصوص اسلاری
نام لاتین : Slurry knife gate valve
- تعریف
نوعی از شیرهای صنعتی که به کمک حرک خطی یک تیغه فلزی جریان سیال را مسدود میکند. عضوی از خانواده شیرهای با عملکرد خطی. مسیر عبور سیال کاملا الاستومری و تیغه ( زبانه ) معمولا از جنس فولاد ضد زنگ. این نوع شیرهای برای عملکرد نیاز دارند که حتما به صورت ویفری در خط لوله نصب شوند و از هر دو طرف مهار شوند در غیر اینصورت عمل آببندی را به درستی انجام نمی دهند.
- وظیفه
قطع و وصل ( به هیچ وجه نباید این شیرها را برای کنترل جریان استفاده نمود زیرا سبب خوردگی بیش از حد دیسک استنلس شیر می گردد)
- دامنه کاربرد
قطع و وصل سیالات اسلاری، خمیر کاغذ، سیالات چگال، سیالات شوت ، انواع ماسه و پودر مورد استفاده در صنایع شیمیایی، صنایع غذایی، صنایع معدنی، کاغذ سازی، خطوط اتوماتیک ریخته گری.
یوک عملگر
یوک اتصال محور محرک به تیغه استیل شیرهای چاقویی که باعث می شود اتصال محکم تری در این نقطه وجود داشته و به هیچ وجه پیچ های اتصال به دلیل وجود تنش های برشی بالا ، بریده نشود.
این قطعه از جنس چدن داکتیل بوده و در حال حاضر بر روی شیرهای با عملگر نیوماتیک و در صورت درخواست بر روی سایر شیرها نصب می گردد.
غلاف لاستیکی قابل تعویض
coding guide راهنمای کد گذاری محصولات آوند
PVED01
APV02
کدام خط تولید
صنایع معدنی
- خطوط تغلیظ
- تیکنر ها
- تیکنر های خمیری
- خروجی بال میل
- قبل از مگنت ها
- انتقال کنسانتره به سپاریتور
- انتقال باطله به رآکتور
صنایع فولاد
- انتقال لجن اسکیل پیت
- انتقال اسید در خطوط اسیدشویی
- پمپاژ گل آب صابون
- انتقال فاضلاب صنعتی
صنایع غذایی
- پایپینگ تولید شیر
- پایپینگ تولید رب گوجه فرنگی
- پایپینگ تولید روغن مایع
- پایپینگ تولید انواع آبمیوه
صنایع شیمیایی
- خطوط تولید سود سوز آور
- پایپینگ انواع سیالات اسیدی
- پایپینگ انواع سیالات قلیایی
- پایپینگ سیالات و مشتقات نفتی
چرا شیر های چاقویی اسلاری
شیرهای چاقویی اسلاری از نوع ویفری یا سمی لاگ می باشند و این بدین معناست که وجه تا وجه کمتری دارند و فضای کمتری اشغال میکنند، مناسب برای قطع و وصل سیالات اسلاری هستند و سایش کمترین تاثیر را بر روی قطعات آنها می گذارد
چرا شیر های چاقویی آوند
برتری اساسی شیرهایچاقویی اسلاری تولید شرکت آوند نسبت به رقبای خارجی و داخلی ، امکان انتخاب جنس کلیه قطعات و امکان ساخت غلاف لاستیکی از جنس های متناسب با سیال عبوری است.
همچنین مشتریان آوند به دلیل دریافت خدمات گارانتی در زمان سریع و کاهش خواب خطوط تولید خود از سطح رضایت بالاتری نسبت به مشتریان محصولات خارجی برخوردارند.
همچنین مشتریان آوند به دلیل دریافت خدمات گارانتی در زمان سریع و کاهش خواب خطوط تولید خود از سطح رضایت بالاتری نسبت به مشتریان محصولات خارجی برخوردارند.
